    CNC ohraňovacie lisy

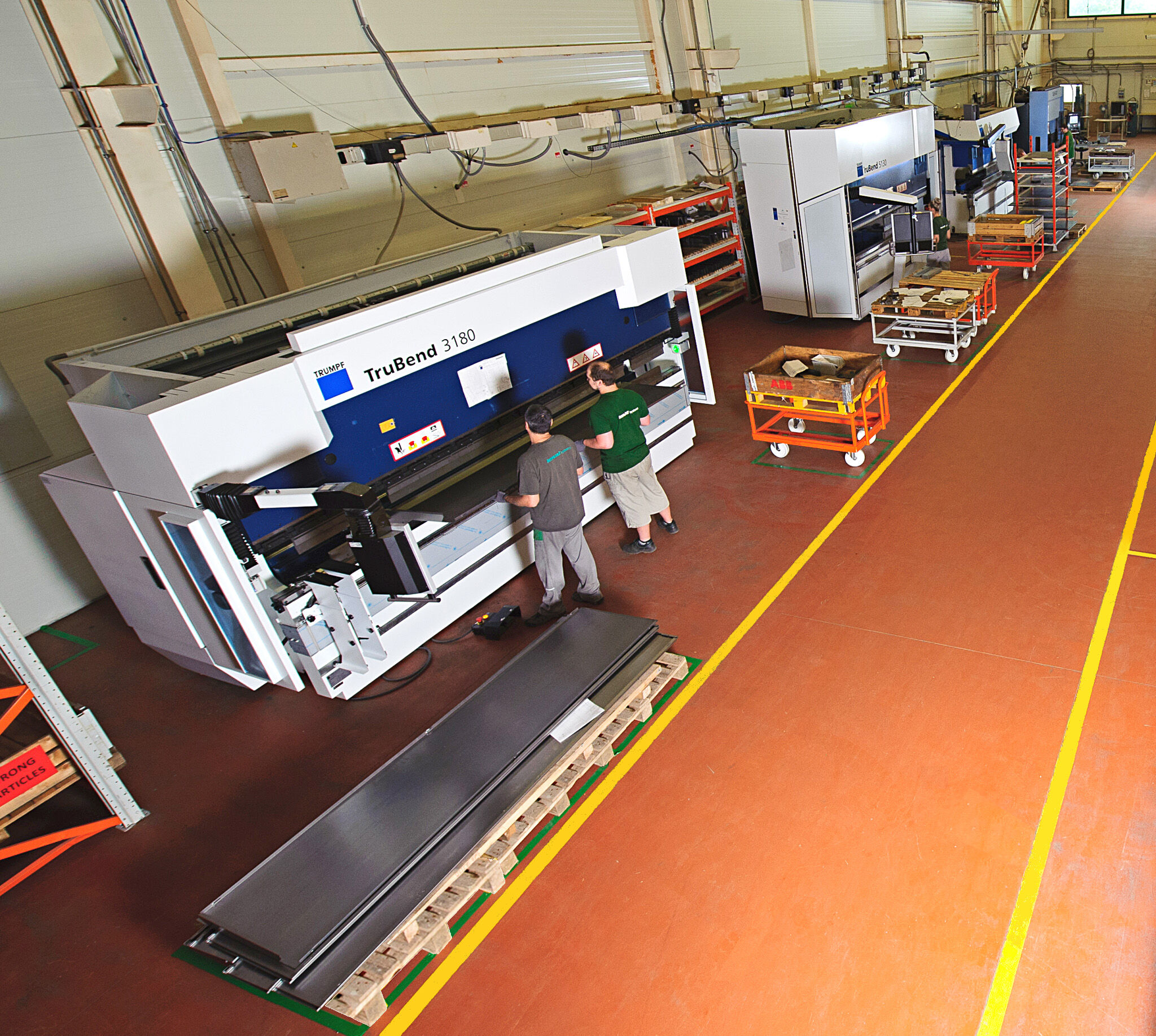

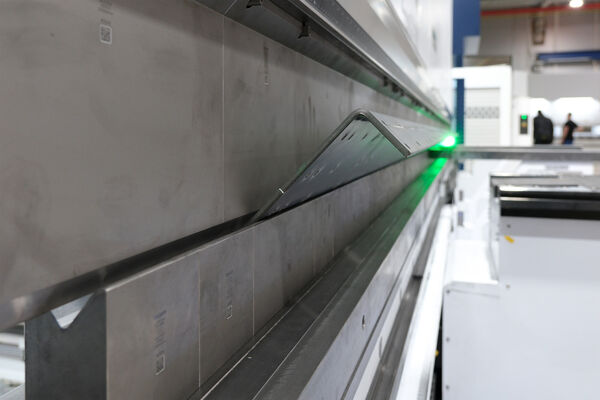

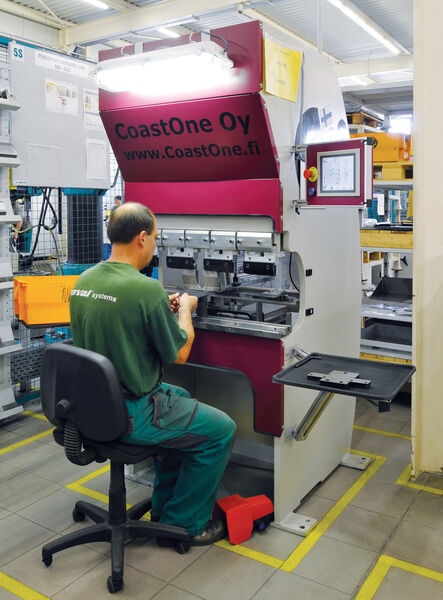

    Výrobcovia, ktorých zariadeniami naša spoločnosť disponuje - TRUMPF a CoastOne, sú zárukou vysokej kvality ohýbaných dielov každej veľkosti, flexibility a možnosti použitia inovatívnych nástrojov. Spoločne s pohodlným a prehľadným ovládaním a ergonómiou významne uľahčujú celý pracovný proces. Pri ohraňovaní sa ohýba plech kontrolovaným pohybom tlačeného barana smerom nadol. Plech sa zatlačí horným nástrojom do spodného nástroja v tvare písmena "V" (matrice), následkom čoho dochádza k priamočiaremu tvárneniu. Zadné dorazy zabezpečujú presnú polohu obrobku.

    CNC ohraňovacie lisy

    Výrobcovia, ktorých zariadeniami naša spoločnosť disponuje - TRUMPF a CoastOne, sú zárukou vysokej kvality ohýbaných dielov každej veľkosti, flexibility a možnosti použitia inovatívnych nástrojov. Spoločne s pohodlným a prehľadným ovládaním a ergonómiou významne uľahčujú celý pracovný proces. Pri ohraňovaní sa ohýba plech kontrolovaným pohybom tlačeného barana smerom nadol. Plech sa zatlačí horným nástrojom do spodného nástroja v tvare písmena "V" (matrice), následkom čoho dochádza k priamočiaremu tvárneniu. Zadné dorazy zabezpečujú presnú polohu obrobku.

    TRUMPF TruBend 81000

    TRUMPF TruBend 81000 je flexibilný veľkoformátový ohraňovací lis novej generácie. Vyznačuje sa univerzálnosťou, využiteľnou montážnou výškou do 875 mm, vyložením až 620 mm a lisovacou silou 10 000 kN. S použitím tohto zariadenia dokážeme obrábať aj diely s veľkou hmotnosťou, hrúbkou a dĺžkou až 8050 mm.

    Komplexná výbava, vrátane posunu spodného nástroja, CNC riadeného bombírovania, laserového asistenta ohýbania a 5-osového systému zadných dorazov, zabezpečuje vysokú presnosť aj pri tvarovo náročných dieloch.

    K zvýšeniu efektivity celého procesu ohýbania významne prispieva aj hydraulické uchytenie horných a spodných nástrojov a vysoké rýchlosti pohybu v jednotlivých osiach.

    Parametre

    Lisovacia sila

    10 000 kN

    Dĺžka ohraňovania

    8050 mm

    Voľný priestor medzi bočnicami

    7050 mm

    Max. vzdialenosť stola lisu od tlačného barana

    1070 mm

    Šikmá poloha tlačného barana

    ± 10 mm

    Vyloženie

    620 mm

    Využiteľná montážna výška

    875 mm

    Os Y – pracovný chod

    8 mm/s

    Os Y – zrýchlený chod

    100 mm/s

    Rýchlosť osi X

    800 mm/s

    Rýchlosť osi R

    140 mm/s

    Rýchlosť osi Z

    800 mm/s

    Presnosť osi Y

    0,01 mm

    Presnosť osi X

    0,02 mm

    Presnosť osi R

    0,05 mm

    Zdvih osi Y

    700 mm

    Rozmery zariadenia (D x Š x V)

    9280 x 3520 x 5050 mm

    Hmotnosť zariadenia

    120 000 kg
